Инструкция по эксплуатации

прибора приемно-контрольного охранно-пожарного

“Mурзик” модификация 3

2000

РОСС RU.ББ05. Н00256

ССПБ. RU. ОП002.В. 00559

Срок действия сертификатов - с 13.04.2000 по 13.04.2003

В данном документе приняты следующие сокращения:

ППКОП - прибор приемно-контрольный

охранно-пожарный;

ОИ - охранные извещатели;

ПИ - пожарные извещатели;

ШС - шлейф сигнализации;

ПЦН - пульт централизованного наблюдения;

УС – устройство согласующее;

НЗК – извещатели с нормально замкнутым

контактом.

Двухшлейфный прибор приемно-контрольный охранно-пожарный (ППКОП) “МУРЗИК” предназначен для работы на небольших объектах: малых офисах, квартирах, автостоянках, АЗС, коттеджах, магазинах, торговых павильонах, небольших складских помещениях. По качеству функционирования, согласно НПБ 57-97, соответствует группе А и степени жесткости эксплуатации

- 2.

Отличительной особенностью ППКОП “МУРЗИК” в сравнении с приборами такого класса является использование адаптивного алгоритма борьбы с помехами для предотвращения ложных срабатываний, возможность определения факта срабатывания одного, двух или ручного извещателя в шлейфе.

1. Прибор допускает использование любых типов

ОИ (охранных извещателей) и следующих типов ПИ

(см. табл. 6.1):

• активные датчики ИП212-3СУ; ИП101-1А;

• кнопка KR/72, FP2;

• кнопка NOTEFIRE;

• извещатели пожарные ручные ИПР-3СУ;

• извещатели с нормально замкнутым контактом типа ИП 105;

• Прибор также работает с устройством согласующим (сертификаты: РОСС RU. ББ05. Н 00217, ССПБ. RU. ОП 002. В. 00475) для включения в один шлейф с активными ПИ пассивных извещателей с НЗК.

220 В + 10 %

- 15 %.

ППКОП принимает сигналы от ПИ и ОИ, включенных в шлейфы прибора, и производит их анализ. Информацию, полученную после анализа, прибор выдает в виде оптических сигналов на лицевую панель, звуковых – на средства оповещения, в виде электрических на – ПЦН, управление технологическим оборудованием.

При поступлении подтвержденного сигнала “Пожар” от одного ПИ в шлейфе на лицевой панели ППКОП начинает мигать индикатор “Тревога/Пожар”. Раздается прерывистый сигнал оповещения.

При поступлении сигнала “Пожар” от двух датчиков в шлейфе или извещателя пожарного ручного и подтверждении этих сигналов, индикатор “Тревога/Пожар” на лицевой панели светится постоянно. Раздается непрерывный сигнал оповещения. Сигнал “Пожар” передается на ПЦН.

ППКОП выдает световые и звуковые сигналы о вскрытии прибора, состоянии электропитания и охранного шлейфа до постановки на охрану и после снятия с охраны. При отключении основного источника питания 220 В /50 Гц, прибор автоматически переходит на питание от резервного источника.

При подключении ППКОП к источнику питания прибор автоматически переходит в дежурный режим пожарной сигнализации.

Перевод прибора в дежурный режим пожарной сигнализации из режимов “Тревога”, “Неисправность” осуществляется при помощи выключателя или шифроустройства.

1. Работа ППКОП в режиме охранной сигнализации. Постановка/снятие с охраны.

Прибор имеет один охранный шлейф, контролируемый на обрыв. Режим охраны задается внутренней перемычкой, расположенной на плате.

В случае, когда задержка на вход/выход установлена, следует покинуть помещение, закрыв за собой дверь, за время, не превышающее величину задержки. При входе в помещение, находящееся под охраной, необходимо отключить с помощью скрытого выключателя или шифроустройства режим “Охрана”, за время, не превышающее величину задержки. В случае превышения установленного времени задержки включается звуковое оповещение, а на ПЦН передается сигнал “Тревога”. При отсутствии задержек на вход/выход система реагирует на нарушение защищаемой зоны мгновенно.

Режим охранной сигнализации устанавливается перемычкой М1, табл3.1, расположенной на плате рис3.1. Величина задержки включения звукового оповещения при входе в защищаемое помещение, а также задержки постановки на охрану в режиме с открытой дверью – 40 секунд. По предварительному требованию заказчика возможно программирование другой величины задержки изготовителем.

Признаком готовности к постановке на охрану является свечения индикатора “Охрана”. Если светодиод “Охрана” не светится, то ППКОП в режим охраны поставить невозможно, и при попытке постановки раздается 6 коротких звуковых сигналов.

В этом случае необходимо проверить целостность шлейфа, закрытие всех дверей или других элементов, снабженных контактными датчиками.

Постановка на охрану осуществляется скрытым переключателем или шифроустройством, подключенным к клеммам 14 и 17 прибора (рис. 3.1, 11.1).

После ввода команды “Охрана” ППКОП переходит в режим охраны: раздается один короткий звуковой сигнал, светодиод “Охрана” на лицевой панели прибора мигает с частотой 1 раз в 6 секунд.

Если в период охраны не было нарушения шлейфа сигнализации, то при снятии с охраны светодиод “Охрана” светится постоянно, при этом раздаются два коротких звуковых сигнала. В случае нарушения шлейфа при снятии с охраны светодиод “Охрана” будет мигать в течение 30 секунд с частотой 1 Гц, при этом раздаются три звуковых сигнала.

Таблица 3.1. Выбор режима охранной сигнализации.

“+ ” - перемычка установлена,

“-” - перемычка отсутствует.

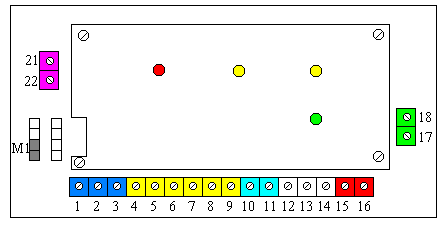

Рис.3.1. Расположение выходных клемм и перемычек на плате ППКОП “Мурзик” модификация 3.

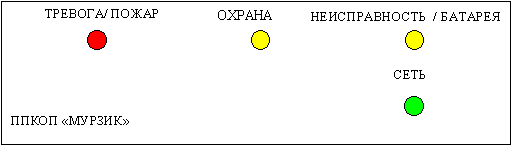

Рис. 4.1. Лицевая панель ППКОП “Мурзик” модификация 3.

• “Пожар” – непрерывный сигнал.

• “Тревога” - прерывистый сигнал (сработал один ПИ в шлейфе или нарушен шлейф охранной сигнализации в режиме охраны).

• “Неисправность” –короткий прерывистый сигнал при обрыве или КЗ пожарного шлейфа, при обрыве охранного шлейфа, при многократно подтвержденном обнаружении разряда батареи и вскрытии прибора.

При питании прибора от сети светодиод “Сеть” горит в непрерывном режиме. При этом редкое мигание светодиода “Батарея/Неисправность” означает нормальную работу источника питания прибора.

Если светодиод “Сеть” не горит, то редкое мигание светодиода “Батарея/Неисправность” отражает нормальное состояние аккумуляторной батареи, а постоянное свечение светодиода “Батарея/Неисправность” отражает разряженное состояние аккумуляторной батареи.

При питании от аккумуляторной батареи и ее плохом состоянии включается звуковое оповещение (короткий писк с продолжительной паузой).

После 15-20 минут фиксации факта плохого состояния аккумуляторной батареи на ПЦН уходит сообщение о неисправности.

Снятие неподтвержденных сигналов о неисправности и пожаре осуществляется скрытым переключателем или шифроустройством при постановке/снятии с охраны.

В случае необходимости отключения прибора от источников питания следует выполнить следующие действия в указанной последовательности:

1. Отключить аккумулятор.

Таблица 11.1. Рекомендуемое количество ПИ в шлейфе.

Внимание: При включении в один шлейф активных дымовых, тепловых извещателей и устройств согласующих общий ток потребления не должен превышать 1,5 мА

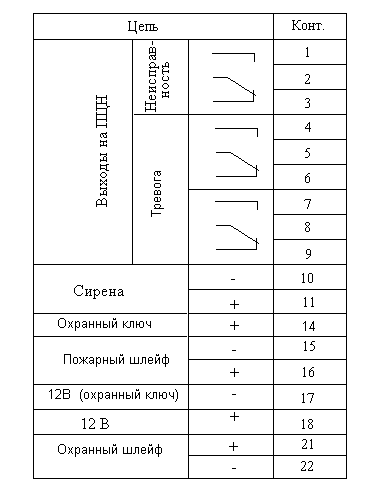

Рис.11.1.

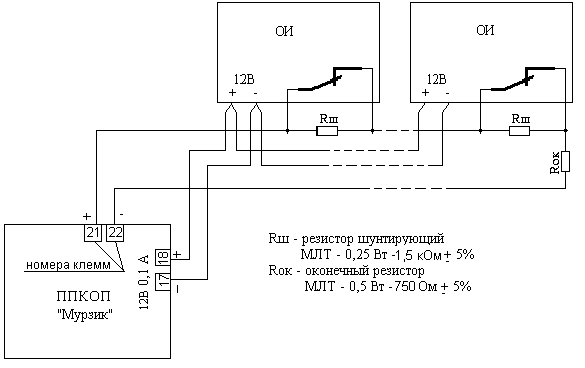

Рис. 11.2. Схема включения активных охранных извещателей.

Рис.11.3. Схема подключения пассивных охранных извещателей, работающих как на замыкание так и на размыкание.

Рис.11.4. Схема подключения звуковой сирены к выходу ППКОП “Мурзик”.

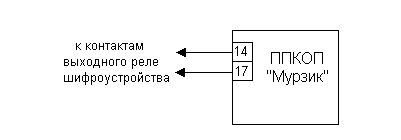

Рис.11.5. Схема подключения шифроустройства с релейным выходом.

Рис.11.6. Схема подключения скрытого выключателя.

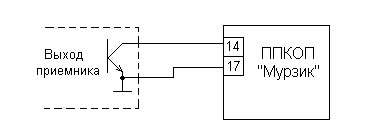

Рис.11.7. Схема подключения шифроустройства (приемника с радио брелком), имеющего выход типа “открытый коллектор”.

Рис. 11.8. Схема подключения ИП 212-3СУ.

Рис. 11.9. Схема подключения ручного ПИ ИПР-3СУ при использовании датчиков ИП 212-3СУ.

Рис. 11.10. Схема подключения ИП 101-1А.

Рис.11.11. Схема подключения ручного ПИ ИПР-3СУ при использовании датчиков ИП 101-1А.

Рис.11.12. Схема подключения пассивных извещателей с нормально замкнутым контактом типа ИП 105.

Рис.11.13. Схема подключения ручного ПИ ИПР-3СУ при использовании датчиков типа ИП 105.

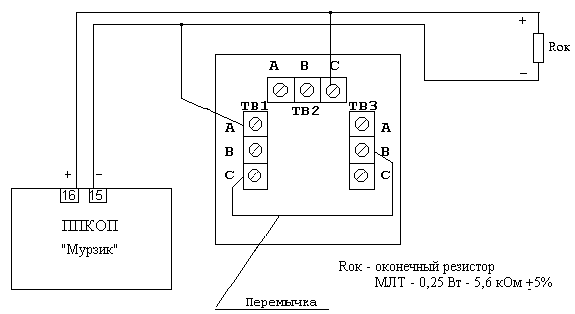

Рис.11.14. Схема подключения кнопки NOTEFIRE.

Рис.11.15. Схема включения пассивных и активных ПИ в один шлейф с помощью устройство согласующего УС (Сертификаты – ССПБ.RU.ОП 002.В. 00477; РОСС.RU ББ05. Н 00219)

1. При подготовке к работе установленного в помещении прибора “МУРЗИК” должны соблюдаться все указания мер безопасности, приведенные в разделе 10.

2. Если прибор был отключен от сети 220 В, 50 Гц более 10 часов, то проводится его внешний осмотр и проверка в режиме технического обслуживания.

3. Перед внешним осмотром убедиться, что выключено питание от сети 220 В, 50 Гц.

4. Провести внешний осмотр прибора, правильность подключения шлейфов.

5. Провести проверку работоспособности прибора “МУРЗИК”.

1. При проведении технического обслуживания прибора “МУРЗИК” должны соблюдаться все указания мер безопасности, приведенные в разделе 10, и требования РД 009-01-96 по типовому регламенту N3.

2. Техническое обслуживание проводится:

Таблица 14.1

Прибор “МУРЗИК” в упаковке изготовителя допускает транспортирование всеми видами транспорта на любое расстояние при соблюдении правил, действующих на транспорте данного вида, и следующих условий:

- перевозка должна проводиться в крытых транспортных средствах;

- расстановка и крепление в транспортных средствах ящиков должны обеспечивать их устойчивое положение, исключать возможность смещения ящиков и удары их друг о друга, а также о стенки транспортных средств;

- указания предупредительной маркировки должны выполняться на всех этапах следования от грузоотправителя до грузополучателя.

2. Хранение

Условия хранения в упаковке должны соответствовать требованиям ГОСТ 12997-84 и условиям 1(Л) по ГОСТ 15150-69.

Наименование изделия....................ППКОП “Мурзик” мод. 3...............

Дата выпуска...............................................................................................

Дата упаковки.............................................................................................

Комплектность поставки

Предприятие-изготовитель гарантирует соответствие прибора требованиям ТУ 4372-005-49001695-2000 при соблюдении потребителем условий транспортирования, хранения и эксплуатации, а также требований по монтажу согласно инструкции.

Гарантийный срок эксплуатации - 12 месяцев со дня ввода ППКОП “МУРЗИК” в эксплуатацию.

Приборы, у которых во время гарантийного срока (при условии соблюдения правил эксплуатации и монтажа) будет выявлено несоответствие требованиям ТУ 4372-005-49001695-2000, безвозмездно заменяются или ремонтируются предприятием-изготовителем.

ЗАО “АТИС”

Россия, 198035, Санкт-Петербург, наб. р.Фонтанки 170.

Тел. (812) 251-19-72, 251-28-95, 251-38-16.
