Универсальный модуль

КОНТУР- 1

Описание работы и инструкция по эксплуатации

Санкт-Петербург

2000

КОНТУР-1
Универсальный модуль	Техническое описание

2. Технические характеристики

2.1. Базовые технические характеристики

Размеры: 82 х 34 х 24 мм.

Напряжение питания: 8 - 15 В постоянного тока;

Потребляемый ток: менее 10 мА;

Индикация: двухцветный светодиод индикации режимов работы и состояния модуля;

Диапазон рабочих температур: от -30єС до +50єС;

Относительная влажность: не более 85%;

2.2. Технические характеристики в режиме контрольной панели

Вход: один шлейф (зона задержки) с контролем обрыва и короткого замыкания;

Контакт вскрытия корпуса: нормально закрытый контакт вскрытия корпуса (тампер) и разъем для подключения внешнего тампера;

Выход: управляемый, типа “открытый коллектор”, нагрузка до 100 мА;

Управление режимами охраны*: использование ключ-контакта для постановки/снятия охраны пользователем, возможность подключения считывателя Touch Memory для постановки/снятия охраны пользователем;

Количество запоминаемых кодов ключей Touch Memory: до 32;

Время задержки на вход* : от 1 до 127 с;

Время задержки на выход* : от 1 до 127 с;

Время активизации выхода* : от 1 до 255 с;

Количество циклов активизации выхода* : от 1 до 255;

Поддержка шин систем SpiderAlert-1 и КОНТУР.

2.3. Дополнительные технические характеристики в режиме контроллера Touch Memory.

Количество запоминаемых кодов ключей Touch Memory: до 63;

Время активизации выхода* : от 1 до 255 сек;

Время задержки на поиск нового ключа* : от 0.02 до 4 сек;

Поддержка шины адресной системы КОНТУР;

Разрешение/запрет передачи распознанных кодов ключей на контроллер КОНТУР-4К*;

Разрешение/запрет передачи нераспознанных кодов на контроллер КОНТУР*;

Разрешение/запрет управления выходами*.

2.4. Дополнительные возможности при работе в составе системы КОНТУР.

Разрешение/запрет централизованной постановки охраны*;

Разрешение/запрет централизованного снятия охраны*;

Централизованное управление выходом модуля на запрограммированное время*.

Разрешение/запрет передачи кодов ключей на контроллер КОНТУР-4К*;

2.5. Особенности при работе в режиме контрольной панели, совмещенной с контроллером Touch Memory.

Время активизации выхода* : от 1 до 255 сек;

Время задержки на поиск нового ключа Т *: от 0.02 до 8 сек;

Время контакта ключа со считывателем для активации выхода:* до Т ;

Время контакта ключа со считывателем для постановки охраны:* более Т ;

Количество запоминаемых кодов ключей Touch Memory: до 32;

Поддержка шины адресной системы КОНТУР;

Разрешение/запрет передачи кодов ключей на контроллер КОНТУР-4К *;

*) Примечание: - параметр может быть изменен изготовителем по карте заказа или пользователем.

3. Подключение

Внешний вид печатной платы модуля показан на рисунке 1.

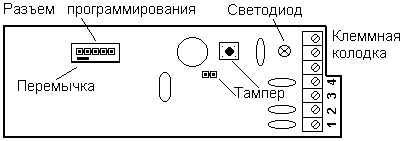

Рисунок 1. Плата и клеммная колодка модуля "Контур-1"

Разъем для программирования служит для подключения модуля к компьютеру при осуществлении операции программирования (конфигурирования). За более полной информацией обратитесь к Руководству по программированию.

Тампер необходим для защиты модуля от несанкционированного доступа к элементам схемы и клеммной колодке.

Разъем для подключения внешнего тампера используется, если плата модуля установлена в корпус другого устройства, имеющего свой тампер. Может использоваться также для подключения дополнительного внешнего детектора, работающего в режиме “24 часа”.

Двухцветный светодиод предназначен для индикации состояния модуля.

Клеммная колодка служит для подключения к модулю внешних устройств. Назначение контактов показано на рисунке 2.

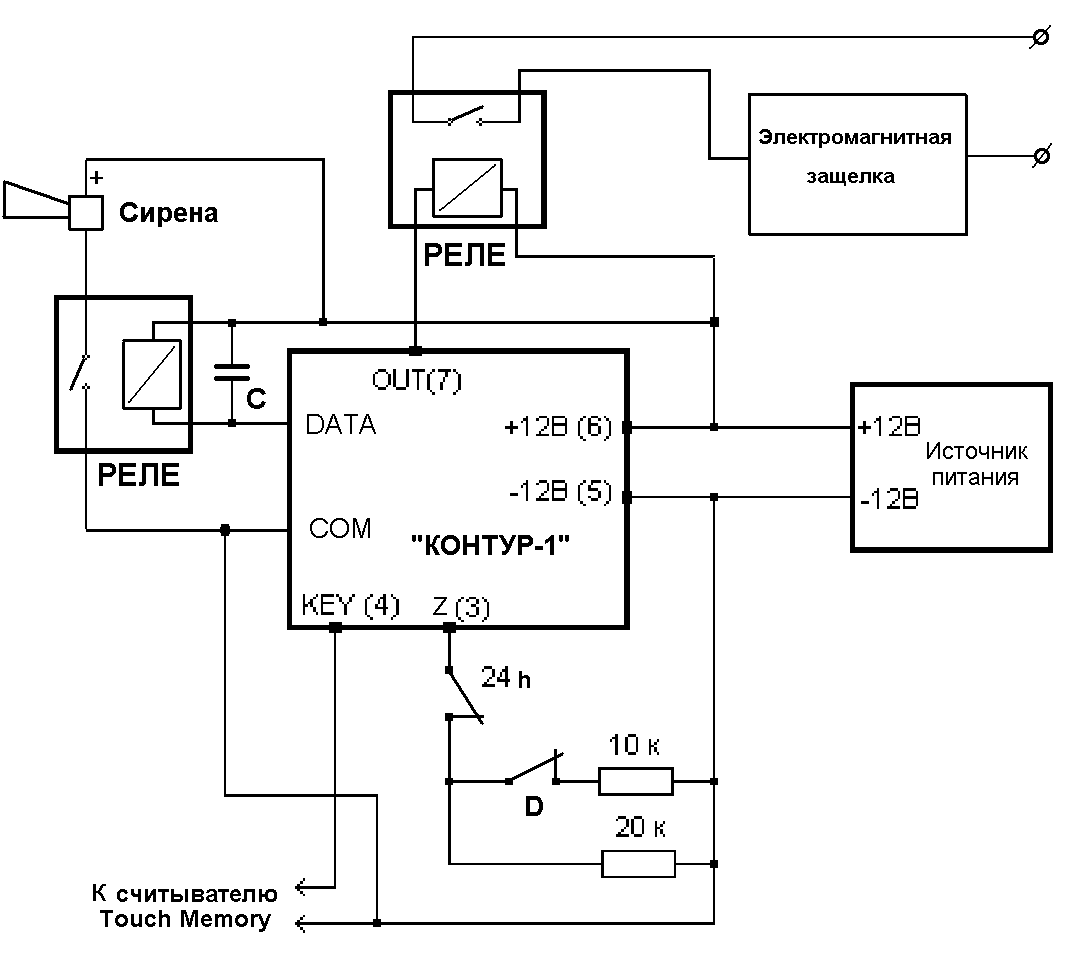

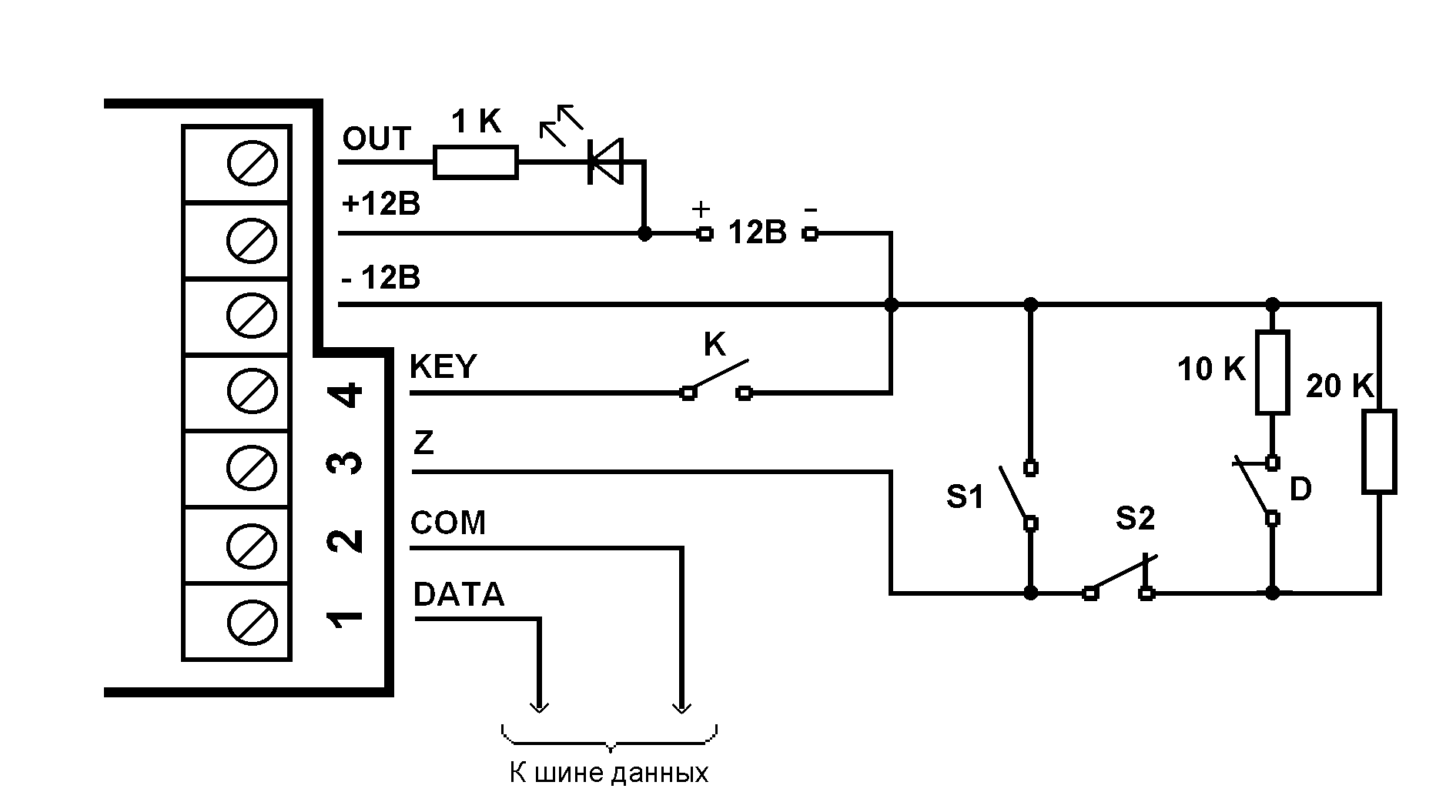

Рисунок 2. Подключение модуля

OUT. Выход с открытым коллектором для подключения внешних устройств 12 В/100 мА, например, реле. На рисунке в качестве примера изображен светодиод, подключенный через резистор 1 кОм.

+12 В и –12 В. Клеммы для подключения источника питания постоянного тока. Рекомендуется использовать бесперебойные источники питания.

KEY. Вход для подключения считывателя Touch Memory или ключей управления для постановки/снятия охраны в режиме контрольной панели. Возможно также использование ключа без фиксации или ключа с фиксацией, в зависимости от того, как запрограммировано.

Z. Зона тревоги. D – нормально замкнутые контакты детектора с подключенными оконечными резисторами 10 и 20 кОм. S1 и S2 – на рисунке с помощью этих ключей демонстрируются события типа “ короткое замыкание” и “обрыв шлейфа”. Возможно подключение реальных детекторов с нормально открытыми и нормально закрытыми контактами соответственно.

СОМ и DATA. Клеммы для подключения к шине системы КОНТУР.

После завершения всех подключений и подачи питания модуль готов к работе, в соответствии с предварительно записанными в его память параметрами.

4. Работа в режиме автономной контрольной панели.

4.1. Варианты подключения детекторов.

При работе модуля нет возможности отличить сработку этих детекторов от нарушения целостности шлейфа. Следует также учитывать взаимозависимость этих дополнительных детекторов: при сработке S1 будет невозможно обнаружить сработку S2.

4.2. Исходное состояние модуля после включения.

Предполагается следующая комбинация исходных состояний контактов модуля: Ключ К = NO (разомкнут); контакт детектора D = NC (замкнут); S1 = NO (нет коротких замыканий); S2 = NC (нет обрывов внешних цепей), контакт вскрытия корпуса замкнут, т.е. корпус закрыт. Клемма COM должна быть обязательно соединена с цепью –12В.

После первоначального включения электропитания модуль сразу (без задержки) встает в режим охраны и светодиод постоянно светится красным цветом, в противном случае следует проверить правильность монтажа входных цепей и состояние контактов детектора D и S1, S2. Состояние выходов OUT и DATA – неактивное (не “подтянутое” к цепи –12В).

4.3. Снятие охраны, постановка охраны.

Снятие охраны. В штатном режиме эксплуатации к входному шлейфу Z модуля подключен один или несколько (последовательно) детекторов несанкционированного проникновения. При входе человека в помещение некоторые из этих детекторов сработают, что приведет к старту задержки на вход. В течение времени задержки на вход светодиод мигает зеленым цветом, с периодом 0,5 сек.

Если в течение этого времени с помощью ключа К (или ключа Touch Memory) осуществляется перевод модуля в состояние “охрана снята”, то светодиод начинает светиться зеленым цветом. В этой фазе модуль игнорирует сработки детектора D,

однако продолжает контролировать состояние тампера и целостность шлейфа (сработки условных ключей S1 и S2). Если модуль предварительно запрограммирован на работу с ключом без фиксации (кнопкой), то операция постановки/снятия охраны осуществляется однократным нажатием и отпусканием кнопки. Если модуль предварительно запрограммирован на работу с ключом с фиксацией (тумблером), то операция постановки/снятия охраны осуществляется переводом тумблера в противоположное состояние. При работе с ключом Touch Memory операция постановки/снятия охраны осуществляется кратковременным касанием ключом считывателя.

Постановка охраны. При последующей активизации ключа стартует задержка на выход, в течение которой модуль продолжает игнорировать сработки детектора D, при этом светодиод мигает зеленым цветом с периодом 1 сек. При этом активируется выход, обозначенный OUT, показывая тем самым, что панель переходит в режим “охрана поставлена”. По истечении времени задержки модуль переходит в состояние “охрана поставлена” и светодиод светится красным цветом. В течение периода охраны контролируются цепи тампера, целостность шлейфа и детектор (детекторы), подключенные к этому шлейфу. При сработке детектора D модуль осуществляет старт задержки на вход в соответствии с алгоритмом, описанным в пункте “снятие охраны”.

Ситуация “Тревога” возникает по истечении времени задержки на вход, если за это время не был осуществлен перевод модуля в состояние “Охрана снята”. Тревога возникает также при нарушении целостности шлейфа и сработке тампера. При возникновении тревоги на запрограммированное время активизируется выход DATA и светодиод индикации начинает мигать красным цветом с периодом 1 сек. По истечении этого времени модуль восстанавливает состояние “Охрана поставлена”. Если нормальное состояние шлейфа и тампера не восстановилось, формируется новый цикл задержки на вход и так далее до достижения запрограммированного количества тревог. После этого модуль игнорирует все последующие сообщения от детектора до снятия системы с охраны. В последнем цикле тревоги светодиод мигает попеременно зеленым и красным цветом, указывая на то, что модуль исчерпал запрограммированное количество циклов формирования сигнала тревоги.

При сработке тампера, S1 или S2, осуществляется мгновенная активизация выхода DATA (сигнал тревоги) на запрограммированное время, а светодиод мигает красным цветом. По истечении этого времени, если соответствующие цепи восстановлены, сигнал тревоги прекращается. При повторном срабатывании по одному из этих поводов вновь активизируется выход модуля. Если любая из этих цепей по истечении первого цикла тревоги все еще пребывает в аварийном состоянии, то формируется второй цикл тревоги и так далее до запрограммированного количества возможных суммарных циклов тревог внутри одной фазы между постановкой и снятием охраны. Если после отработки всех этих циклов тревоги одна или несколько указанных выше цепей все еще не приведены в нормальное состояние, то сигнал тревоги снимается и модуль игнорирует все последующие сообщения от этих цепей до снятия и последующей постановки охраны. В дальнейшем, до снятия и последующей постановки охраны, модуль будет включать выход тревоги один раз при каждом изменении состояния этих цепей. Светодиод при этом мигает попеременно зеленым и красным цветом, указывая на то, что модуль исчерпал всё запрограммированное количество циклов формирования сигнала тревоги.

4.4. Запись ключей Touch Memory в память модуля.

В том случае, если модуль КОНТУР-1 был запрограммирован на работу в режиме контрольной панели с постановкой/снятием охраны ключами Touch Memory, необходимо предварительно записать коды этих ключей в память модуля. Эта операция необходима и при работе модуля в режиме контроллера Touch Memory.

Модуль КОНТУР-1 способен запоминать и распознавать до 32 ключей при работе в режиме контрольной панели и до 63 ключей в режиме контроллера Touch Memory. Код ключа уникален, число комбинаций превышает 280.000.000.000.000 и воспроизвести его практически невозможно.

Для записи кода ключа в память модуля необходимо снять верхнюю крышку модуля и установить перемычку программирования на два крайних штырька разъема для программирования, как показано на рисунке 1. Затем ключ, который Вы хотите использовать для управления системой, кратковременно подсоединяется к считывателю. Цвет свечения светодиода при этом изменится с зеленого на красный мигающий или наоборот. Это означает, что ключ внесен в память модуля. Эту операцию необходимо проделать для всех ключей, которые планируется использовать для управления постановкой/снятием охраны.

Внимание! На операцию записи кода ключа в одну ячейку отводится не более 4 секунд. Не следует держать ключ в контакте со считывателем более 2-3 секунд, в противном случае код этого ключа будет занесён также и в следующую ячейку памяти. Если Вы запишете в память модуля 33-й ключ, то первый ключ будет стерт из памяти, а второй займет его место. При записи 34-го ключа сотрется информация о втором ключе и так далее. Таким образом, каждый последующий ключ "выталкивает" первый из ранее записанных.

4.5. Удаление ключей из памяти модуля.

Установите перемычку программирования на два крайних штырька разъема для программирования, как показано на рисунке 1. Все ключи удалить невозможно, один ключ всегда будет оставаться в памяти системы. Выберите ключ, который Вы желаете оставить, и подсоедините его к считывателю на время, гарантированно большее, чем 32х4=128 секунд. После выполнения этой операции во всех ячейках памяти системы, которые выделены для хранения информации о ключах Touch Memory, будет записан один и тот же ключ. Можно также записать в память модуля все имеющиеся у Вас ключи Touch Memory, раздать необходимое количество ключей людям, которым разрешено управление системой, а оставшиеся ключи хранить в защищенном месте. При утере любого из ключей операция стирания и последующей записи оставшихся ключей является обязательной. Если используется небольшое количество ключей, то рекомендуется записать каждый ключ в несколько ячеек памяти.

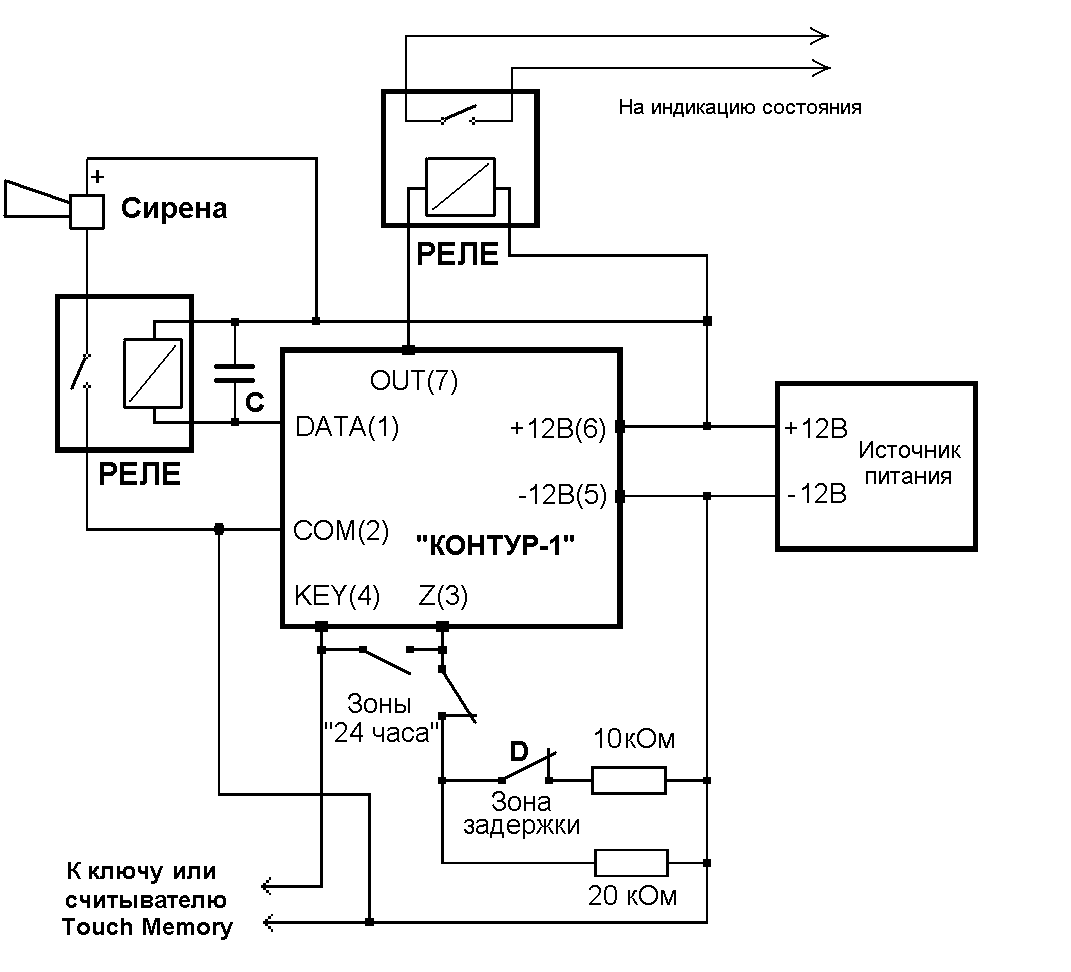

5. Работа в режиме автономной контрольной панели, совмещенной с контроллером TOUCH MEMORY.

Этот режим работы позволяет совместить в одном приборе функции контрольной панели для постановки/снятия охраны помещения, а также контроллера Touch Memory для управления, например, электромагнитным замком для входа в охраняемое помещение. Структура системы подобна приведенной на рисунке. В этом режиме

клемма модуля, обозначенная DATA, используется в качестве выхода сигнала тревоги. К этой клемме может быть подключено, например, реле, контакты которого могут коммутировать средства оповещения (сирена, проблесковая лампа и т.п.). Выход OUT используется для управления электромагнитным замком.

6. Работа модуля КОНТУР-1 в режиме автономного контроллера Touch Memory.

При работе в этом режиме модуль способен запомнить до 63 кодов ключей Touch Memory. При считывании кода ключа модуль активизирует свой выход на время, определяемое заводской установкой или путем конфигурирования модуля. После завершения этого времени модуль будет готов к считыванию следующего кода через временной промежуток, также определяемый либо заводской установкой, либо конфигурированием (параметр “Время задержки на поиск нового ключа”). Схема подключения модуля аналогична предыдущей, но выход DATA в этом режиме не используется.

6.1. Запись ключей в память модуля.

Для записи кода ключа в память модуля необходимо снять верхнюю крышку модуля и установить перемычку программирования на два крайних штырька разъема для программирования, как показано на рисунке 1. Затем ключ, который Вы хотите использовать для управления системой, кратковременно подсоединяется к считывателю. Цвет свечения светодиода при этом изменится на противоположный, что означает занесение ключа в память модуля. Эту операцию необходимо проделать для всех ключей, которые планируется использовать для постановки/снятия охраны.

Внимание! На операцию записи кода ключа в одну ячейку отводится время, составляющее сумму времени активизации выхода и времени задержки на поиск нового ключа. Не следует держать ключ в контакте со считывателем более этого суммарного времени, в противном случае код этого ключа будет занесён также и в следующую ячейку памяти. Если Вы запишете в память модуля 64-й ключ, то первый ключ будет стерт из памяти, а второй займет его место. При записи 65-го ключа сотрется информация о втором ключе и так далее. Таким образом, каждый последующий ключ "выталкивает" первый из ранее записанных.

6.2. Удаление ключей из памяти модуля.

Для удаления всех ключей из памяти модуля необходимо снять верхнюю крышку модуля, надеть перемычку на два крайних штырька разъема для программирования, как это показано на рисунке, нажать кнопку тампера и временно соединить перемычкой два других крайних штырька этого разъема.

6.3. Работа.

После занесения в память кодов ключей необходимо установить и зафиксировать винтом верхнюю крышку модуля для того, чтобы сработал контакт вскрытия корпуса (тампер). Модуль готов к работе. Кратковременное совмещение ключа Touch Memory с контактной поверхностью считывателя приведет к активизации выхода на запрограммированное время. Считывание следующего ключа возможно после завершения активизации выхода и последующей временной задержки (программируемый параметр “Задержка на поиск нового идентификатора”).

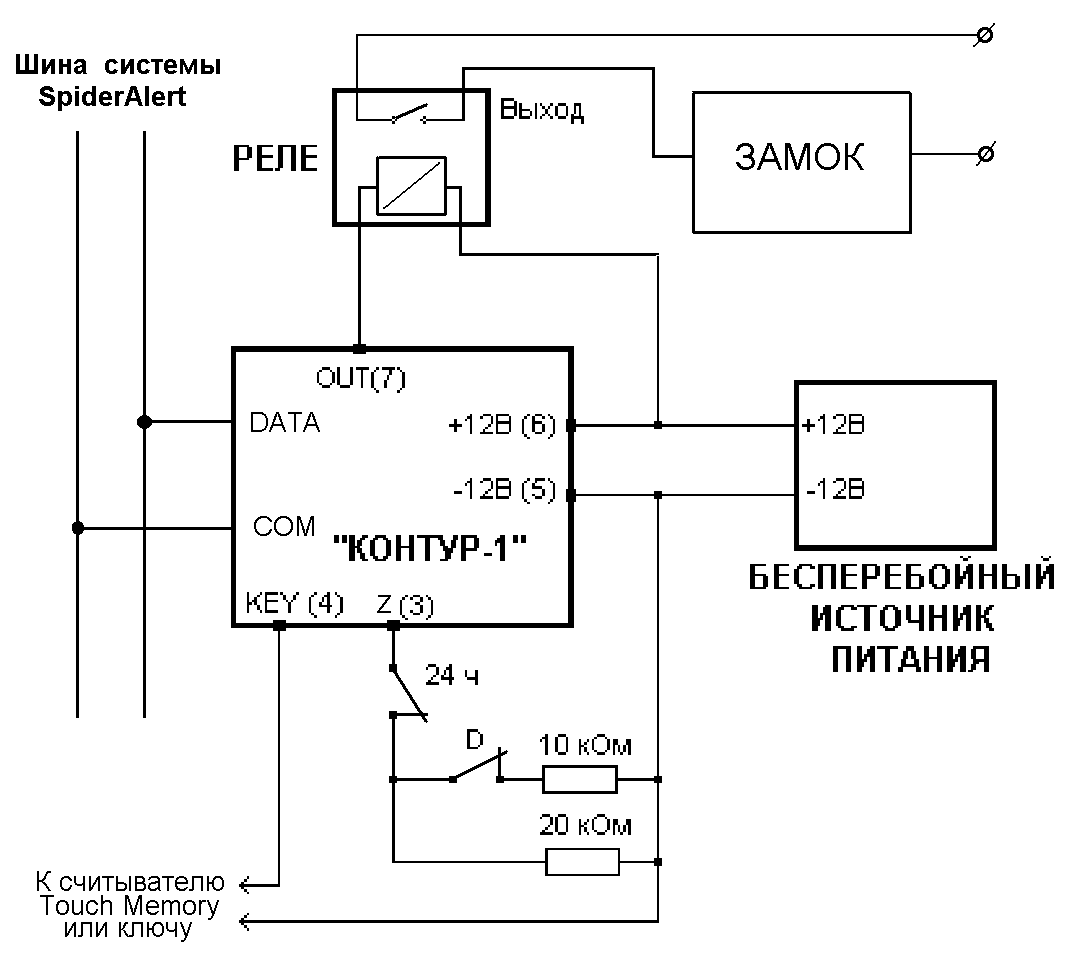

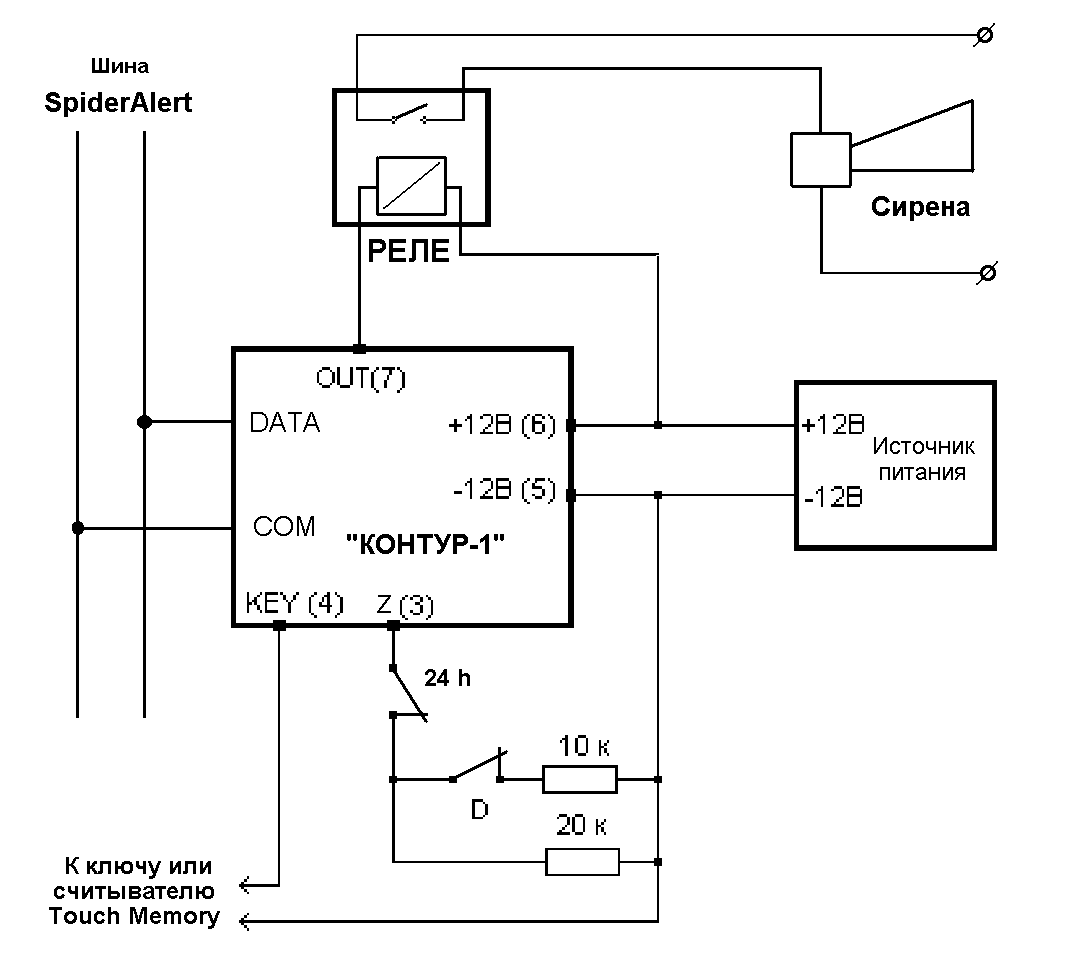

Работа в качестве контрольной панели в составе системы SpiderAlert-1.

Постановка и снятие охраны не только со стороны модуля, но и со стороны центрального контроллера (компьютера) системы SpiderAlert-1 невозможно, так как операция управления в этой системе невозможна. При возникновении ситуации “тревога” модуль активизирует свой выход “OUT”, к которому через реле можно подключить, например, сирену. Клемма СОМ должна подключаться только к соответствующей линии, подключенной к клемме СОМ контроллера CCU-2.

При использовании модуля в составе системы Spider обязательно необходимо запрограммировать идентификационный номер модуля КОНТУР-1 как шинного устройства системы (параметр “Идентификатор” в программе конфигурирования).

Работа в качестве контрольной панели в составе адресной системы КОНТУР.

При работе в составе адресной системы централизованного наблюдения КОНТУР, модуль подключается к шине данных этой системы (клеммы DATA и COM). Питание модуля при этом может осуществляться от автономного источника питания или же от централизованных источников питания системы.

Основные режимы и особенности работы модуля остаются прежними. Отличие заключается в том, что модуль, как шинное устройство системы, передает на центральный контроллер сообщения о своем состоянии (поставлена или снята охрана), о тревоге и её характере (сработка детектора D, тампера, обрыв или КЗ шлейфа). Кроме того, возможна постановка и снятие охраны не только со стороны модуля, но и со стороны центрального контроллера (компьютера) системы, если это разрешено модификацией модуля и конфигурацией программы центрального компьютера.

Со стороны центрального контроллера КОНТУР-4К возможно также импульсное управление выходом модуля (выход №1) на время, определяемое при настройке программного обеспечения системы, или же в режиме включено/выключено. При формировании команды импульсного управления фиктивным выходом №9 осуществляется активизация выхода на время, определяемое при конфигурации модуля.

При использовании модуля в составе системы КОНТУР обязательно необходимо запрограммировать идентификационный номер модуля КОНТУР-1 как шинного устройства системы (параметр “Идентификатор” в программе конфигурирования).
Работа в режиме контрольной панели системы КОНТУР, совмещенной с контроллером TOUCH MEMORY.

Считыватель Touch Memory устанавливается снаружи помещения. К выходу панели подключается подходящее реле для управления электромагнитным замком входной двери. Панель, поставленную на охрану, может снять с охраны любой сотрудник этого помещения, при этом кратковременно, на запрограммированное время, срабатывает

реле открывания двери. Сигнал о снятии охраны, и код ключа этого сотрудника поступают на центральный контроллер системы КОНТУР. Любое следующее касание считывателя ключом, записанным в память, вызывает лишь срабатывание замка. Для постановки охраны помещения необходимо коснуться ключом считывателя на относительно длительное время (большее, чем указано в опции “задержка на поиск нового ключа” при конфигурировании модуля). Детектор D, подключаемый в шлейф Z в этом режиме не имеет задержки на срабатывание тревоги. Общее количество помещений (разделов) в системе может быть до 255.

Передача кодов ключей на центральный контроллер системы может быть разрешена или запрещена при конфигурировании системы. Также может быть разрешена или запрещена постановка/снятие охраны со стороны центрального контроллера (компьютера) системы.

Работа модуля КОНТУР-1 в режиме контроллера Touch Memory в составе системы КОНТУР.

Распознанные (соответствующие записанным в память) коды ключей модуль может передать по шине КОНТУР на центральный контроллер системы – КОНТУР-4К, если это разрешено конфигурацией модуля. В зависимости от конфигурации, модуль может также передавать или не передавать в центральный контроллер и нераспознанные (правильно считанные, но не соответствующие записанным в память) коды ключей. Запись и стирание ключей осуществляется в соответствии с п. 6.1 и 6.2.

В зависимости от конфигурации, модуль в этом режиме может:

Передавать или не передавать на контроллер КОНТУР-4К коды, содержащиеся в памяти модуля (параметр “Передавать распознанные коды”);
Передавать или не передавать на контроллер КОНТУР-4К коды, не содержащиеся в памяти модуля (параметр “Передавать нераспознанные коды”);
Активизировать выход по командам от КОНТУР-4К или не иметь такой возможности (параметр “управление выходом от РС”);

Кроме того, со стороны контроллера КОНТУР-4К возможно управление состоянием модуля. При постановке модуля в состояние “ARM”, если при конфигурировании установлена опция “Анализ состояния”, все считанные коды ключей считаются нераспознанными. Если это разрешено конфигурацией, коды ключей передаются на контроллер. Если модуль переводится в состояние “DISARM”, то он работает обычным образом. Если при конфигурировании опция “Анализ состояния” сброшена, то модуль работает обычным образом.

Приложение 1.

Заводские установки параметров модуля КОНТУР-1 в режиме автономной контрольной панели.

Параметр	Значение
Тип ключа	TOUCH MEMORY
Задержка на вход	30 секунд
Задержка на выход	60 секунд
Время сработки выхода	180 секунд
Задержка на поиск нового ключа	0.5 секунды
Количество сработок выхода по основному входу D	3
Суммарное количество сработок выхода	5

Приложение 2.

Заводские установки параметров модуля КОНТУР-1 в режиме автономной контрольной панели, совмещенной с контроллером Touch Memory.

Параметр	Значение
Время активизации замка	4 секунды
Время активизации сигнала тревоги по выходу DATA	180 секунд
Чувствительность входа датчика	0.5 секунды
Задержка на поиск нового ключа	5 секунд

Приложение 3.

Заводские установки параметров модуля КОНТУР-1 в режиме автономного контроллера Touch Memory.

Параметр	Значение
Время сработки выхода при локальном управлении	5 секунд
Задержка на поиск нового ключа	2 секунды

Приложение 4.

Заводские установки параметров модуля КОНТУР-1 в режиме контрольной панели системы SpiderAlert-1.

Параметр	Значение
Тип ключа	TOUCH MEMORY
Задержка на вход	30 секунд
Задержка на выход	60 секунд
Время сработки выхода	180 секунд
Чувствительность входа датчика	0.5 секунды
Количество сработок выхода по основному входу D	3
Суммарное количество сработок выхода	5

Приложение 5.

Заводские установки параметров модуля КОНТУР-1 в режиме контрольной панели системы КОНТУР.

Параметр	Значение
Тип ключа	TOUCH MEMORY
Задержка на вход	30 секунд
Задержка на выход	60 секунд
Время сработки выхода	180 секунд
Чувствительность входа датчика	0.5 секунды
Количество сработок выхода по основному входу D	3
Суммарное количество сработок выхода	5
Время сработки выхода от компьютера	10 секунд
Локальное управление выходом	Разрешено
Передача кодов ключей на контроллер	Запрещена
Постановка на охрану от компьютера (удаленная)	Запрещена
Снятие с охраны от компьютера (удаленное)	Запрещено

Приложение 6.

Заводские установки параметров модуля КОНТУР-1 в режиме контрольной панели системы КОНТУР, совмещенной с контроллером Touch Memory.

Параметр	Значение
Время активизации замка	4 секунды
Задержка на поиск нового ключа	5 секунд
Передача кодов ключей на контроллер	Запрещена
Постановка на охрану от компьютера (удаленная)	Запрещена
Снятие с охраны от компьютера (удаленное)	Запрещено

Приложение 7.

Заводские установки параметров модуля КОНТУР-1 в режиме контроллера доступа для адресной системы КОНТУР.

Параметр	Значение
Время активизации замка	5 секунды
Задержка на поиск нового ключа	2 секунд
Передача нераспознанных кодов ключей на контроллер	Запрещена
Передача распознанных кодов ключей на контроллер	Разрешена
Управление выходом от компьютера	Разрешено
Время сработки выхода от компьютера	10 секунд

Приложение 8.

Генерация кодов в системе КОНТУР

При работе в адресной системе КОНТУР модуль генерирует следующие коды:

Сработка детектора D (S1,S2 – в исходном состоянии) RR.UU.03.01.0C (задержка)

Короткое замыкание – S1 (D, S2 – безразлично) RR.UU.03.02.0C (24 часа)

Обрыв - S2 (S1– в исходном состоянии, D – безразлично) RR.UU.03.03.0C (24 часа)

Восстановление S1 (D, S2 – в исходном состоянии) RR.UU.04.02.0C (24 часа)

Восстановление S2 (D, S1 – в исходном состоянии) RR.UU.04.03.0C (24 часа)

Сработка тампера RR.UU.05.00.0C (24 часа)

Восстановление тампера RR.UU.06.00.0C (24 часа)

Постановка на охрану RR.UU.15.27.0C

Снятие охраны RR.UU.15.20.0C

Сигнал Supervision (первоначальное включение) RR.00.01.00.0С

Потеря устройства (генерируется контроллером) RR.00.02.00.0C

Примечание:

Сигнал Supervision генерируется модулем каждые 90 секунд. При первоначальном включении системы эти сигналы в форме RR.00.01.00.0С направляются в компьютер. Последующие сигналы обрабатываются и контролируются контроллером КОНТУР-4К и, в случае возникновения проблемы работоспособности шины или устройства, на компьютер передается только сигнал потери устройства и его последующего восстановления.

RR – номер устройства, UU – тип устройства, 0С – контрольная сумма

Приложение 9.

Генерация кодов в системе SpiderAlert-1

При работе в системе SpiderAlert – 1 модуль генерирует следующие коды:

Сработка детектора D (S1,S2 – в исходном состоянии) RR, 256 (задержка)

Обрыв - S2 (S1– в исходном состоянии, D – безразлично) RR, 512 (24 часа)

Короткое замыкание – S1 (D, S2 – безразлично) RR, 768 (24 часа)

Постановка на охрану пользователем RR, 1024

Снятие охраны пользователем RR, 1280

Сработка тампера RR, 4095 (24 часа)

RR – номер устройства

Коды восстановления событий не передаются.
