Контроллер "Контур-4К" является центральным контроллером адресной системы КОНТУР. Контроллер осуществляет функции супервизора работы всей системы и служит интерфейсом между шиной данных системы и центральным компьютером.

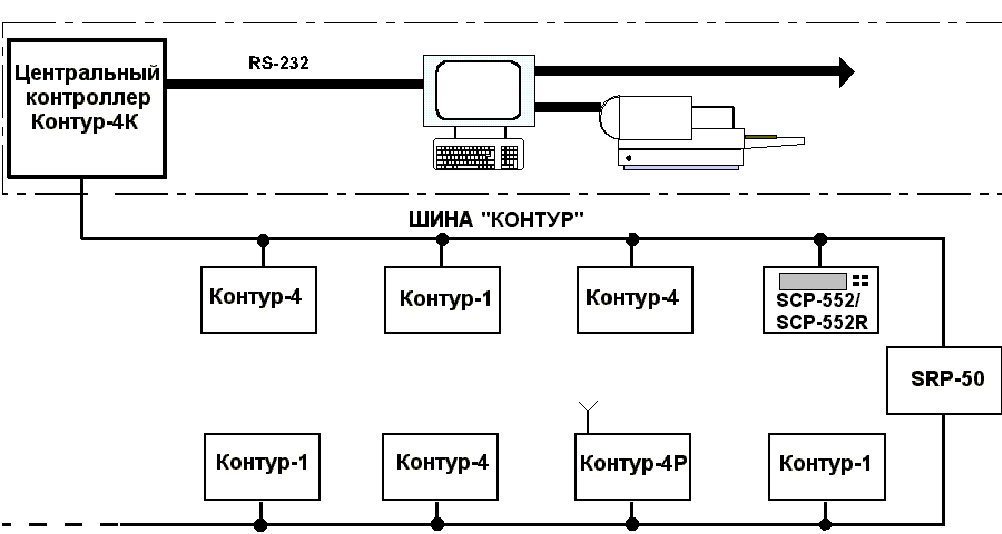

Основная задача контроллера "Контур-4К" заключается в сборе сообщений о тревогах и служебных сообщений со всех удаленных устройств (приемников, контрольных панелей и ретрансляторов), подключенных к шине данных системы КОНТУР (Рисунок 1). Один контроллер "Контур-4К" может обрабатывать сигналы от 255 шинных устройств системы.

Вторая задача контроллера "КОНТУР-4К" заключается в приеме кодов команд от центрального компьютера и передаче их по шине данных к шинным устройствам - приемникам, контрольным панелям и ретрансляторам. Каждый код команды адресован конкретному шинному устройству и осуществляет управление его состоянием и выходными цепями. Это дает возможность оператору центрального узла управлять режимами охраны удаленных контрольных панелей и работой выходов, осуществляя их включение и отключение.

Функции контроллера "Контур-4К" могут быть суммированы следующим образом:

• Подтверждение всех сообщений и предупреждений о возникновении неисправностей, принимаемых по шине.

• Контроль за линией связи с компьютером и индикация при отказе связи.

• Хранение данных и передача их на центральный компьютер через последовательный порт RS-232.

• Наблюдение за шиной данных и шинными устройствами системы.

• Прием командных кодов от центрального компьютера с целью их дальнейшей передачи по шине данных на выбранные удаленные устройства.

• Взаимодействие с блоком питания PS-2.

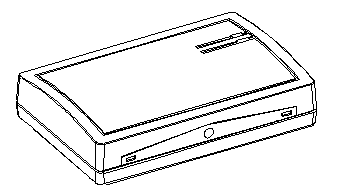

Контроллер "Контур-4К" выпускается в виде автономного модуля, размещенного в пластмассовом корпусе UPB-1 (рисунок 2).

Функции контроля над шиной выполняются контроллером "Контур-4К" с целью предотвращения возникновения нерабочего состояния системы без предварительного предупреждения об этом. Каждое устройство, работающее по общей шине данных, запрограммировано таким образом, что через регулярные интервалы времени (45 сек) оно посылает отчеты о своем присутствии.

После включения питания удаленные устройства проходят первый цикл отчетов о присутствии. Контроллер "Контур-4К" автоматически "обучается" идентификационным номерам участвующих в этом цикле устройств, регистрирует пришедшие отчеты и создает перечень контролируемых устройств. После первого цикла отчетов контроллер "Контур-4К" ожидает регулярных отчетов о присутствии от каждого из устройств этого перечня.

Отчеты о присутствии, поступающие через регулярные интервалы времени, являются "прозрачными" для оператора станции наблюдения, однако факт их приема подтверждается контроллером "Контур-4К". Если отчет о присутствии от какого-либо контролируемого устройства не приходит по истечении 50 секунд с момента последнего отчета, то "Контур-4К" посылает запрос этому устройству с требованием подтвердить его наличие в системе. Если и после этого устройство не отвечает, на мониторе компьютера появляется соответствующее предупреждающее сообщение.

В дополнение к проверке присутствия, контроллер "Контур-4К" наблюдает также и за шиной данных. Если обнаруживается короткое замыкание шины данных, то на мониторе компьютера отображается соответствующее предупреждение.

Примечание: После завершения первого цикла приема отчетов о присутствии вы можете использовать программу мониторинга для получения списка всех зарегистрировавшихся приемников (этот список извлекается из автоматически создаваемой базы данных). Сравните этот список с вашим планом размещения устройств и убедитесь в том, что были учтены все шинные устройства.

Контроллер "Контур-4К" поставляется вместе с соединительным кабелем для связи с компьютером. Это позволяет осуществлять последовательный обмен данными с компьютером. Программное обеспечение, работающее под управлением Microsoft Windows, рассматривается в руководстве по настройке программного обеспечения.

Все принятые по шине сообщения автоматически передаются на терминал компьютера с целью их дальнейшей обработки и отображения. Строка данных сообщения содержит:

• Идентификацию места: Место установки устройства, которое передало сообщение;

• Идентификацию устройства: Идентификационный номер шинного устройства, передавшего сообщение;

• Идентификацию источника: Код идентификации, присвоенный источнику сообщения (передатчик или физический переключатель);

• Код события: Тип события, о котором передано сообщение (тревога, попытка вскрытия корпуса, низкий уровень заряда аккумулятора, неисправность в цепи питания и т. д.);

• Контрольную сумму: данные для проверки правильности сообщения.

Сообщения, пришедшие на компьютер, регистрируются в специальном журнале событий и записываются на жесткий диск.

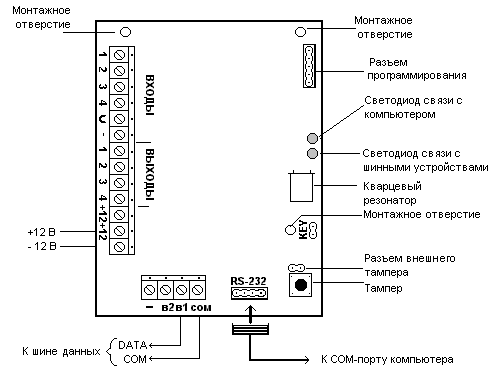

Для визуального контроля за работой модуля "Контур-4К" используются два двухцветных светодиода на его плате – светодиод связи с компьютером и светодиод связи с шинными устройствами (рисунок 3). Значения индикации светодиодов, приведены в таблице 1.

В контроллере "Контур-4К" предусмотрены два входа для подключения нормально-замкнутых контактов детекторов тревоги или иных устройств, и три выхода с открытым коллектором для подключения устройств оповещения (рисунок 3.).

При изменении состояния входных цепей на компьютер передаются коды в следующем виде:

UU.EE.NN, где:

UU – тип устройства (для "Контур-4К" – 14)

EE – тип события (размыкание входной цепи – 03, замыкание – 04)

NN – номер входа (01 или 02)

Первый и второй выходные контакты находятся под управлением программного обеспечения - они могут быть переведены в состояние LOW (низкое) и возвращены в исходное состояние по команде компьютера. Эти два выхода могут быть использованы для воспроизведения звукового сигнала тревоги, для включения и выключения освещения, для открывания дверей с управляемым электрическим замком и для решения многих других задач.

Третий выход включается (переводится в состояние LOW (низкое)) на все время, пока отсутствует связь между контроллером "Контур-4К" и компьютером. При восстановлении связи выход выключается.

Входы 3 и 4, а также выход 4 используются для взаимодействия с источником питания PS-2 для его периодического тестирования.

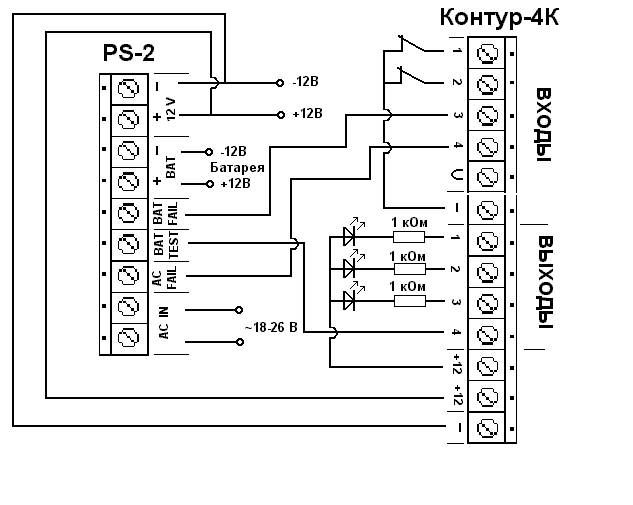

Контроллер "Контур-4К" работает от специального регулируемого и коммутируемого источника питания PS-2. Источник PS-2 подает питание на контроллер "Контур-4К" и на различные удаленные устройства, подключенные к шине. Он также осуществляет заряд резервного аккумулятора и передает информацию о состоянии питания на контроллер "Контур-4К" (контакты BAT FAIL - неисправность аккумулятора и AC FAIL - неисправность в сети переменного тока) – смотрите рисунок 3-б.

Передаются следующие сообщения о состоянии источника питания:

Связь с компьютером: Последовательная, RS-232

Коды идентификации и события: Шестнадцатеричные:

Емкость памяти: До 255 входящих сообщений.

Рабочее напряжение: 10 - 16 В постоянного тока.

Потребление тока: 25 мА максимум (в процессе работы).

Размеры (корпус UPB-1): 165 х 108 х 38 мм.

Вес (UPB-1 вместе с модулем "Контур-4К"): 205 г

Контроллер "Контур-4К" поставляется в закрытом пластмассовом корпусе UPB-1, который облегчает установку на плоской поверхности. В левой части корпуса может быть установлен источник питания PS-2. Для монтажа выполните следующие операции:

А. Удалите винт крепления крышки корпуса UPB- 1 к основанию (Рисунок 4).

Подчиненный режим работы контроллера Контур-4К используется для обеспечения его совместной работы с автономным контроллером Контур-4П. Подчиненный режим реализуется специальной программой конфигурирования контроллера, которая записывается в контроллер при его изготовлении.

При работе в подчиненном режиме контроллер Контур-4К реализует большинство основных функций центрального контроллера, за исключением контроля за сигналами автотеста шинных устройств. В том случае, когда осуществляются операции постановки/снятия охраны объектов со стороны персонального компьютера, автономный контроллер Контур-4П не способен распознавать коды этих сигналов управления, и не регистрирует в своей памяти эти события. Аналогично, при постановке/снятии охраны объектов со стороны автономного контроллера Контур-4П, контроллер Контур-4К не способен распознавать коды этих событий, и они не регистрируются в памяти компьютера. Любые события на охраняемых объектах и их коды распознаются и интерпретируются обоими контроллерами. Ведущим контроллером в такой структуре является Контур-4П, и его наличие в системе является обязательным.
